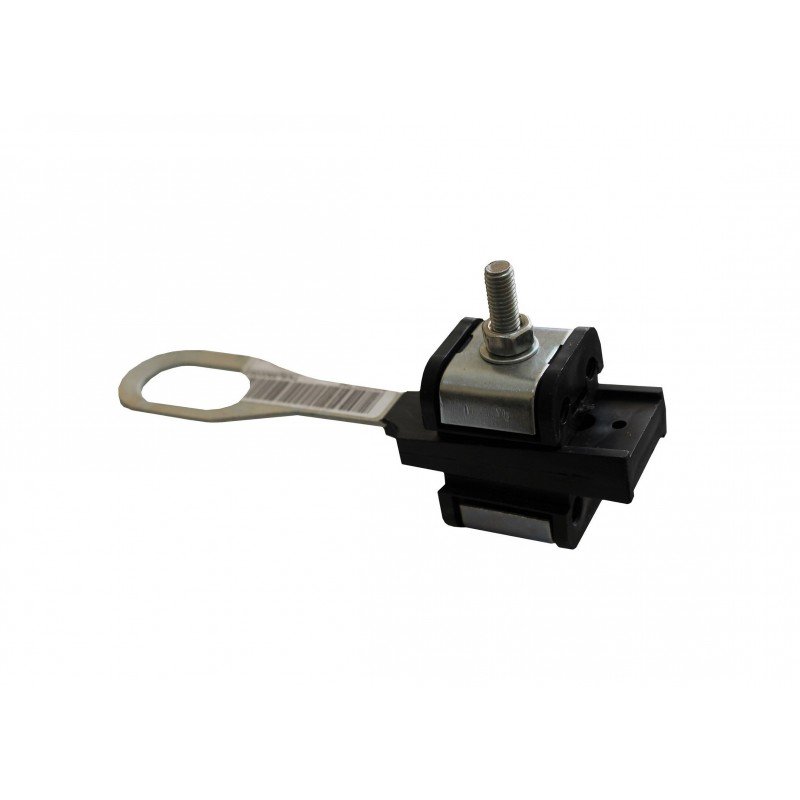

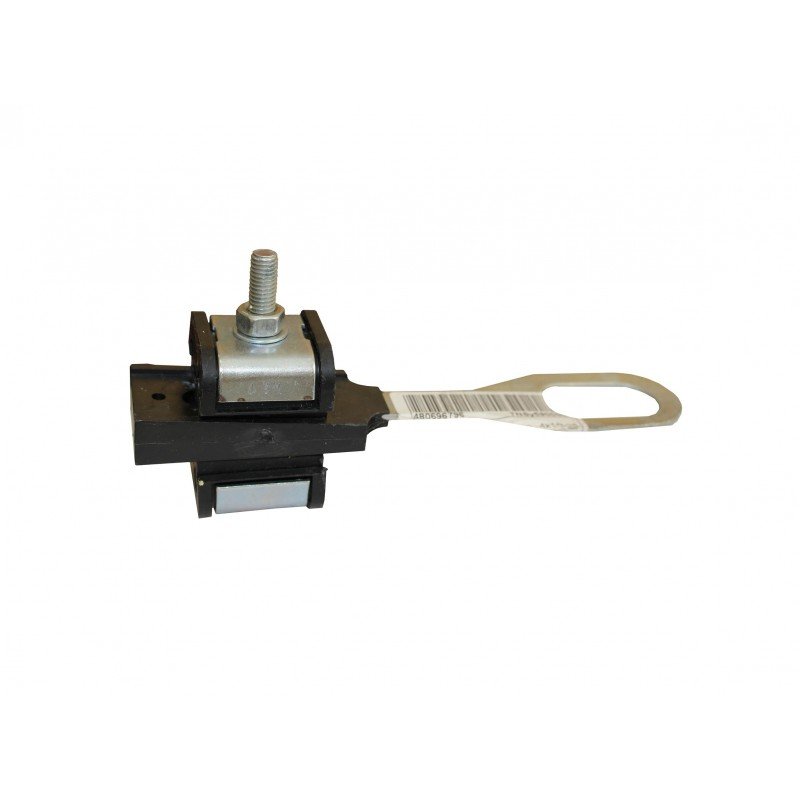

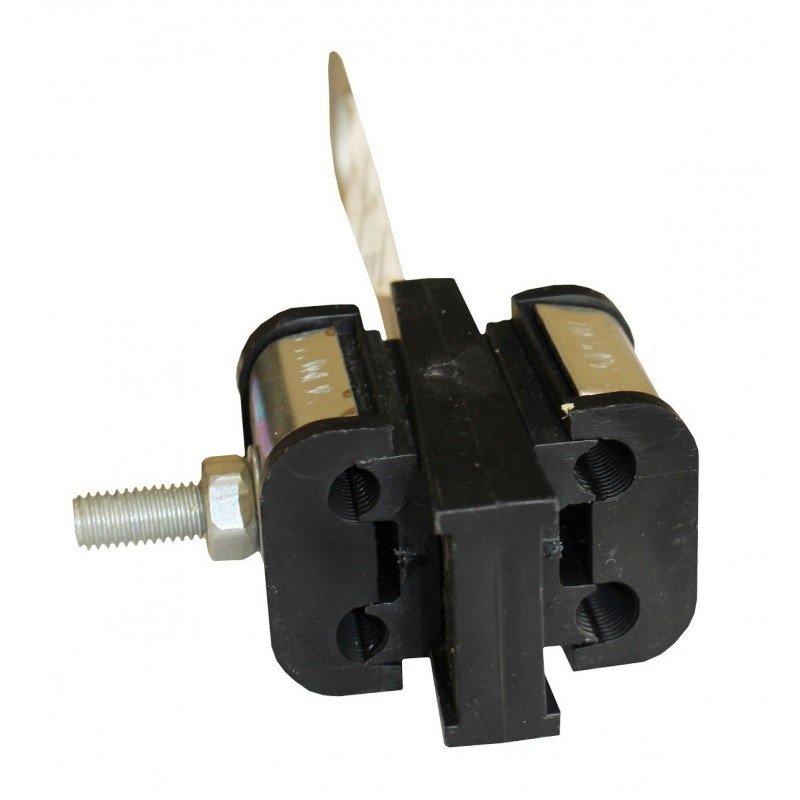

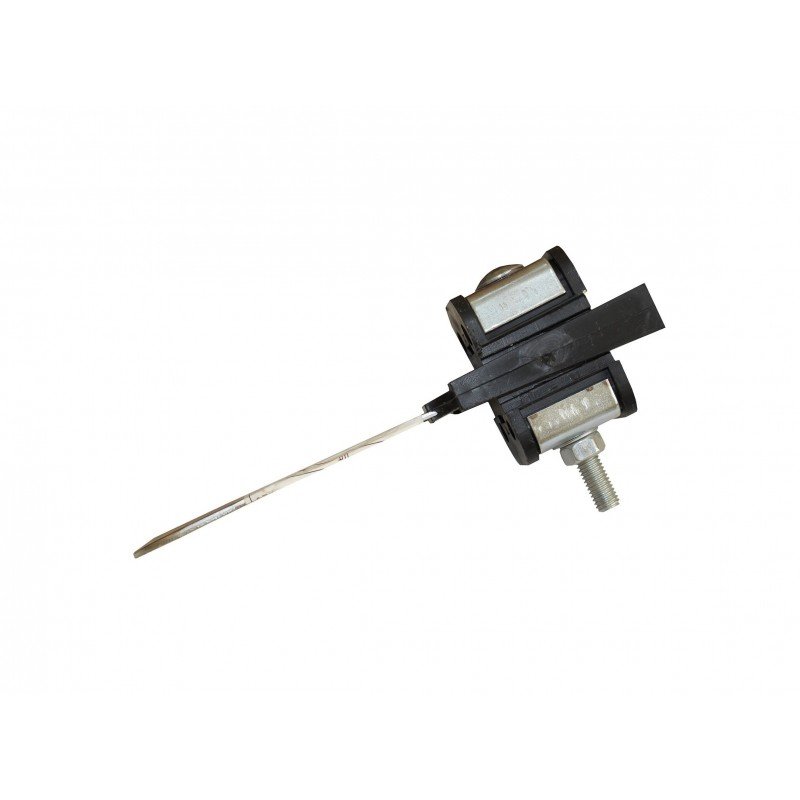

Затискач пластина PL 4х16-25 TNSy

Затискач пластина PL 4х16-25 є одним із пристосувань для здійснення кріплення чотирижильних самонесучих ізольованих проводів з перетином 16-25 мм2 до стін та фасадів споруд та опор за допомогою застосування різних стандартних гаків. Універсальність застосування затискача пластини (як натяжного, так і підтримуючого) забезпечується спеціально спроектованими притискними елементами, які можна розгортати в різних напрямках залежно від потреби. Відмінна якість виробу забезпечує надійне використання. Цей продукт пройшов сертифікацію та відповідає всім стандартам. Складається з оцинкованої пластинки та двох вставок із полімеру, з'єднаних болтом.

Технічні характеристики:

Перетин, кв.мм	Максимальна   відстань   між   опорами, м	Момент затяжки   арматури кріплення,   H*M	Максимальна   довжина   траси, м	Температура   експлуатації, °C	Температура   монтажа,   °C
16	до 80	22	245	від -45 до +57	від -20 до +30
25	до 50	22	195	від -45 до +57	від -20 до +30

Особливості:

- геометрична форма пластини-сережки розроблена з урахуванням проведених випробувань, збирання навантажень, виділення найбільш навантажених ділянок та перерозподілу навантаження на велику площу, що забезпечує надійну фіксацію у запроектованому положенні;
- клиноподібна форма фіксуючих пластинок сприяє надійному кріпленню дроту без порушення ізоляційного шару;
- універсальність затиску проявляється у можливості використання його як у ролі натяжного, так і як підтримуючий;
- Притискні пластинки - високоміцна низьковуглецева сталь марки 09Г2С товщиною 2мм з покриттям цинком збільшеної товщини (не менше 7 мкм);
- Ізолюючі щічки являють собою міцний композит, стабілізований до УФ променів та погодних умов;
- всі вироби виготовлені згідно з ГОСТ 7802-81, ГОСТ 5916-70, ГОСТ 6402-70, ГОСТ 9649-78;
- затискачі розроблені з урахуванням можливості кріплення як проводів згідно з ГОСТ, так і здешевлених зрізаних проводів без втрати фіксуючої здатності;
- Затискачі сертифіковані та відповідають усім вимогам та технічним умовам.
