Підвіс анкерний Бочка

Подвес с зажимом (подвес анкерный «бочка») служит основным элементом в подвеске конструкции каркаса подвесного потолка, состоящего из CD-профилей В сочетании со спицей (крючок-петля) и пружинным подвесом “бабочка” применим для подвесных потолков «Армстронг» и потолков из ГКЛ. С помощью подвеса «бочка» каркас из профилей крепится к несущему основанию.

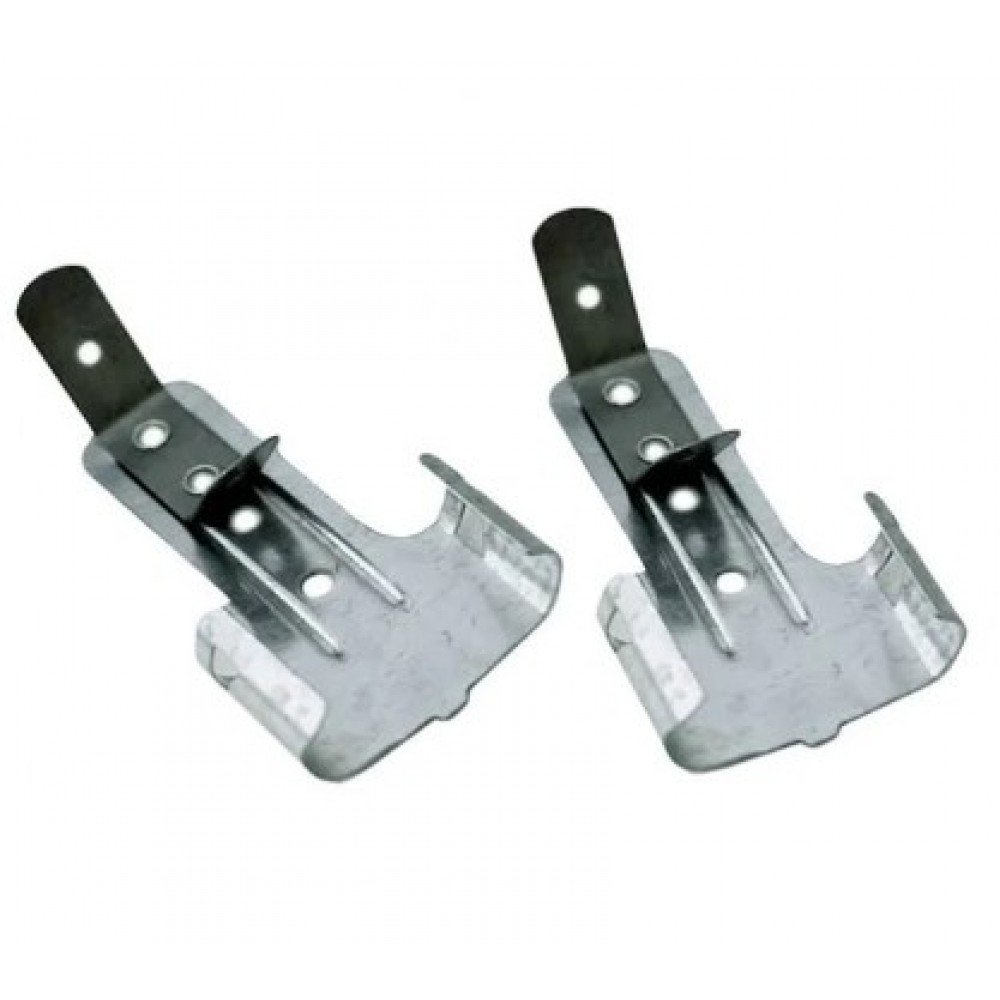

«Бочка» изготавливается методом холодной штамповки из качественной оцинкованной стали в виде пластины с дугообразными защелками-изгибами, перфорацией, ребрами жесткости и оснащается пружинной скобой (из пружинной стали толщиной 0,8 мм), в которой выполнено два сквозных отверстия d=4 мм. Надежное крепление пружинной скобы к подвесу обеспечивают две заклепки. Несущая способность подвеса анкерного «бочка» равна 25 кг.

Тяга анкерного подвеса крепится к несущему перекрытию при помощи петли. Крепление тяги к подвесу осуществляется через отверстия в разжимной пластинке. Пластинка изготавливается из стали, имеющей большую упругость Зажим закрепляется на верхней части подвеса при помощи двух заклепок.

Анкерный подвес вставляется в профиль для гипсокартона  и закрепляется защелкой, находящейся в нижней части подвеса. С помощью зажимов монтажник может производить нивелировку каркасов подвесных потолков с высокой степенью точности. Устройство опорной части анкерного подвеса должно обеспечивать надежное и положение профиля в подвесе. На поверхности подвеса имеются дополнительные ребра жесткости, предназначенные для обеспечения прочности. Подвесы могут отличаться по форме и конфигурации. Несущая способность прямого подвеса составляет 25 кг.
