Трансформатори струму ТШ-0,66-1; ТШ-0,66А-1 призначені для передачі сигналу вимірювальної інформації приладам вимірювання, автоматики, сигналізації та керування в електричних колах змінного струму частотою 50 Hz або 60 Hz.
Трансформатори струму ТШ-0,66-1; ТШ-0,66А-1 відповідають вимогам Технічного регламенту законодавчо регульованих засобів вимірювальної техніки, затвердженого постановою Кабінету Міністрів України від 13.01.2016 № 94, ДСТУ EN 61869-1, ДСТУ EN 61869-2.
Трансформатори струму ТШ-0,66-1; ТШ-0,66А-1 (без шини, з отвором під шину), встановлюються на шини розподільних пристроїв споживачів.
Технічні характеристики
| Тип, варіант конструктивного виконання | Номінальна первинна сила струму, А | Номінальна вторинна сила струму, А | Клас точності | Найвища напруга, kV |
| ТШ-0,66-1; ТШ-0,66А-1* | 250,300,400,500,600, 800,1000,1200 | 5 | 0,2; 0,5S; 0,5; 1 | 0,72 |
| * – на вимогу споживача можливе виготовлення трансформаторів із сердечником з аморфного сплаву. | ||||
Номінальне вторинне навантаження з коефіцієнтом потужності соsj2 = 0,8 5 V×А.
Умови експлуатації:
– температура навколишнього повітря від мінус 45 °С до плюс 40 °С;
– відносна вологість повітря до 98 % при температурі плюс 25 °С.
Маса, не більше 1,42 kg.
Кріплення трансформаторів струму можливо за допомогою основи та пружини, які входять у комплект поставки або за допомогою Din-рейки, що поставляється по окремому замовленню.
Міжповірочний інтервал:
– трансформаторів ТШ-0,66-1 – 5 років;
– трансформаторів ТШ-0,66А-1 – 16 років.

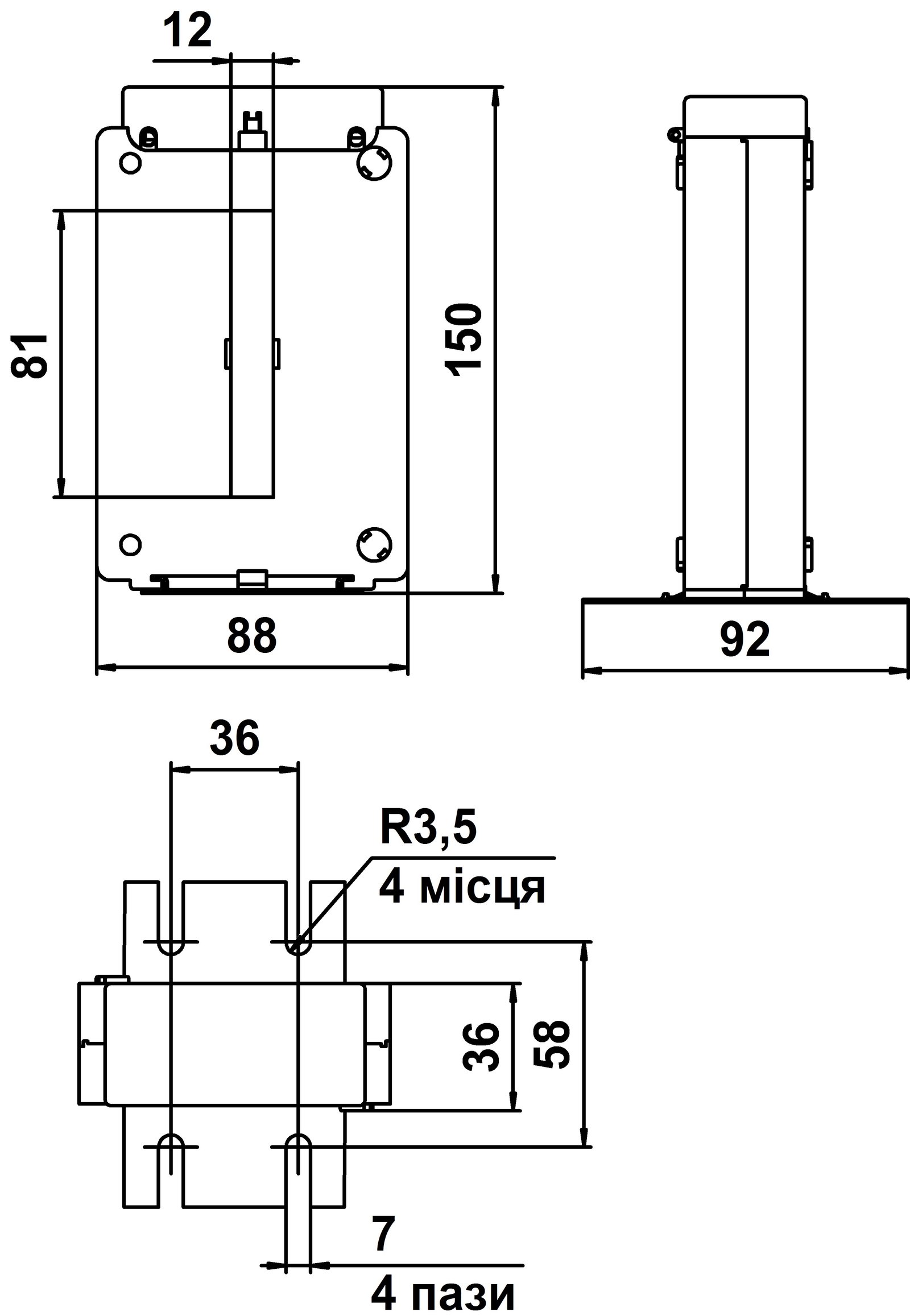

Габаритні, установчі та приєднувальні розміри трансформаторів ТШ-0,66-1; ТШ-0,66А-1
