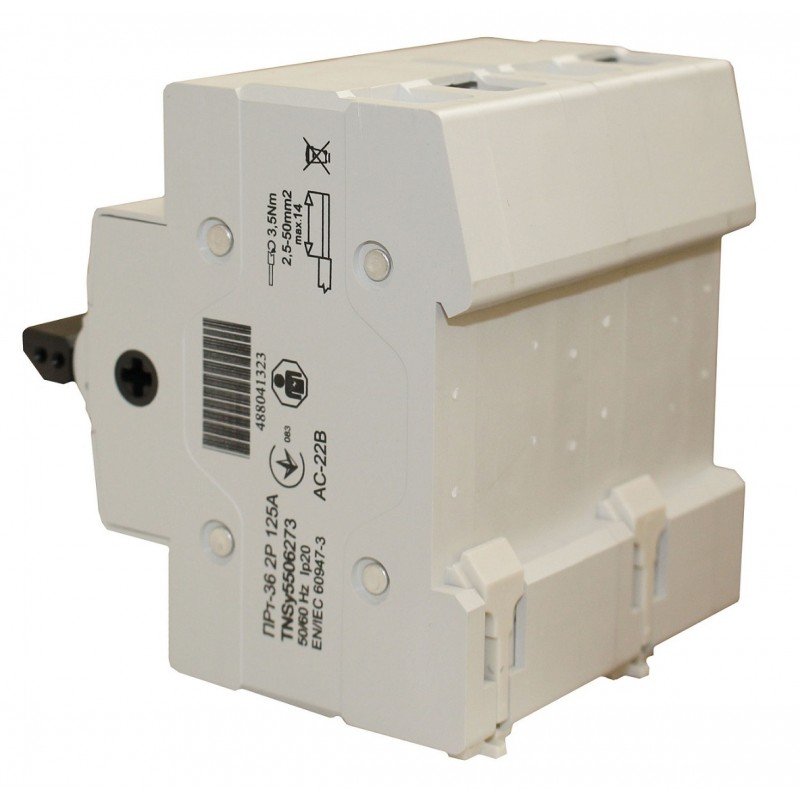

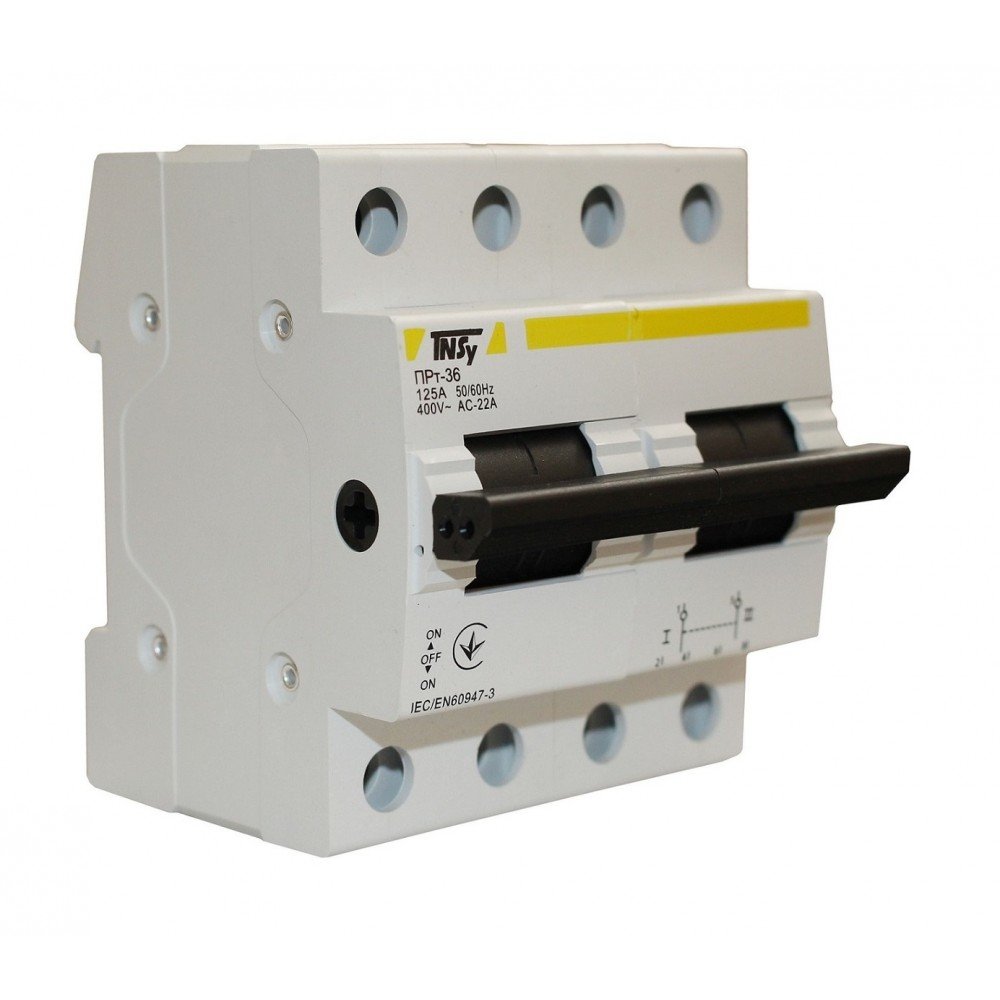

Перемикач-роз'єднувач ПРт-36 "1-0-2" 2Р 125А TNSy

Перемикач-роз'єднувач ПРт-36 "1-0-2" 2Р 125А на DIN-рейку на три положення призначений для неавтоматичної коммутації та відокремлення електричних кіл.
Виріб відповідає Технічним регламентам безпеки низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині, ДСТУ IEC 60947-3.

Технічні характеристики:

Найменування параметру	Значення
Номінальна робоча напруга, В	230/400
Номінальна частота, Гц	50
Номінальний робочий струм, Iе, А	125
Номінальний короткочасно витримуючий струм на протязі 1с Icw, A	24 Ie
Кількість полюсів	2P
Категорія застосування	АС-22B
Напруга ізоляції, Ui, В	500
Номінальна імпульсна напруга (1,2/50), що витримується, Uimp, кВ	4
Діелектричний тест напругою промислової частоти, кВ (протягом 1 хв)	8000
Електрична зносостійкість, циклів Увімк/Вимк, не менше	10 000
Механічна зносостійкість, циклів Увімк/Вимк, не менше	30 000
Максимальний переріз приєднуваного дроту, мм²	6 для багатожильного, 10 для одножильного
Зусилля затягування контактних затисків, Нм	1,5
Ступінь захисту з боку контактів	IP 20
Маса одного полюса, г, не більше	100
Діапазон робочих температур, °С	-25...+40
Група умов експлуатації в частині дії механічних чинників	М4
Висота над рівнем моря, м, не більш	2 000
Допустима відносна вологість при 25 °С (без конденсації), не більш	80 %
Міра забруднення навколишнього середовища	2
Робоче положення в просторі	вертикальне, горизонтальне, з відхиленням не більше 5°
Монтаж	на DIN-рейці 35 мм
Срок служби	7 років
Гарантійний термін	1 рік

Схема підключення:
